协议型CAN总线桥式中继器
(兼容SDS、NMEA2000、SAE J1939、SAE J2284等标准总线)
主要特点和优势:
Ÿ 总线结构：连接两个CAN总线网段，多点对多点通信，支持突发数据传输
Ÿ 流量控制：基于帧的负压流量控制算法（FRR）
Ÿ 总线接口：符合标准推荐的5线欧式接线端子
Ÿ 传输类型：协议型，CAN帧转发
Ÿ 帧 类 型：支持CAN2.0A、CAN2.0B标准
Ÿ 支持速率：支持多达200种速率,详见速率表
Ÿ 转发模式：存贮转发
Ÿ 存贮深度：发送器128帧缓冲
Ÿ 输入电源：DC12V-DC30V， < 2W ；空载典型值DC24V@100mA 连续
Ÿ LED状态：光口线路，数据口、电源指示、运行指示，告警
Ÿ 告警输出：继电器接口，24V@1A,125VAC@0.2A
Ÿ 机壳结构：D35mm导轨式，40x 110 x 74（mm）
Ÿ 机壳工艺：金属铸造；防护等级：IP40
Ÿ 振动特性：符合IEC68-2-6
Ÿ 重 量：约500g
Ÿ 温湿特性：工作温度，-25℃ ~ +75℃；湿度：95%无凝露；
Ÿ 存贮温度：-45℃ ~ +85℃
Ÿ 符合标准：CAN Standard
Ÿ 电磁兼容：EN61000-4-2（8KV机壳静电）
EN61000-4-3，ENV50204（抗电磁干扰10V/m在10KHz-1GHz）
EN61000-4-4（2KV快速脉冲群）
EN61000-4-5（共模1KV，差模2KV浪涌）
EN55022（辐射符合 class B）
专为CAN总线提供的完善的产品和技术解决方案

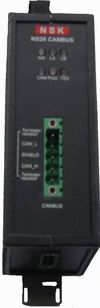

NS2606产品是我公司专为CAN总线设计的协议型中继器，通常用于延长CAN总线的通信距离、增加总线节点数量、提高隔离抗干扰能力等。此产品还具有如下优点:低功耗、工业级设计、电源适应性、优美的外观与导轨式安装机壳等。
在应用时，采用NS2606产品连接两个CAN的现场总线网段，两个网段采用同一速率工作，系统自动适应工作速率。本系统可以将一网段上的数据转发到（依协议的方式，不破坏CAN的总线传输规则）另外一个网段。
NS2606产品的总线接口采用标准5线端子连接器，符合CAN总线标准。并内有可选的120欧匹配电阻，使用方便。
本系列产品中的外壳采用金属铸造外壳，厚重而高档；同时本产品还有宽电源、低功耗及网络告警输出等功能。本产品可以提供有条件的OEM产品。
产品型号列表
|
型号 |
功 能 描 述 |
|
NS2606RE |
两端口CAN协议型总线隔离中继器,实现数据再生,两端口自动速率，D35mm卡轨式安装；IP40防护等级的铸造机壳；符合CAN标准的端子连接方式，双冗余DC12-30V电源，继电器告警输出，内容丰富的LED指示灯显示。 |
|
附:NS26系列产品支持的速率表
质量保证
Ÿ 产品可靠性设计 Ÿ 产品可靠性测试 Ÿ 产品方案长期可靠性验证 Ÿ 产品可靠性供应链控制 Ÿ 生产过程可靠性控制 Ÿ 100%产品24-72小时加电高温老化 Ÿ 产品严格的质量检验 Ÿ 故障追踪与产品改进 Ÿ 完全的自主研发与生产
售后服务
Ÿ 一年保换（确因产品自身质量问题） Ÿ 三年有限责任保修 Ÿ 终身维护 Ÿ 可以提供有偿现场技术服务 Ÿ 长期提供产品相关技术资询 Ÿ 长期提供电话与Email服务
|
