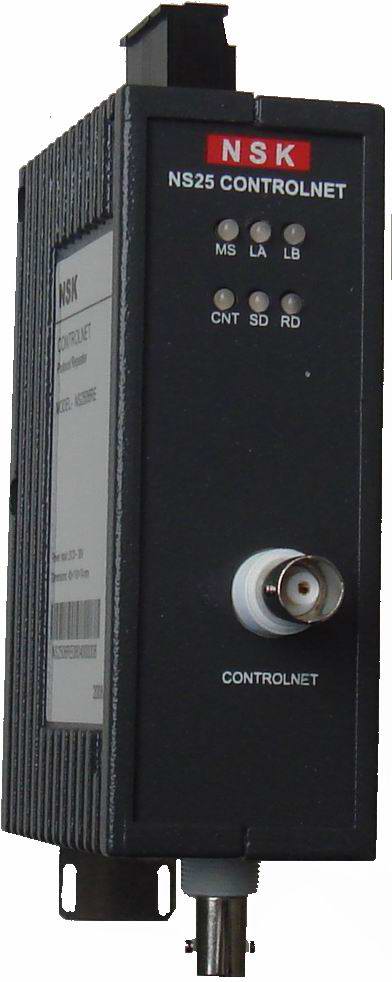

Controlnet协议型隔离中继器(Repeater)
主要特点和优势:
Ÿ 线路容量:单路Controlnet总线
Ÿ 传输延时:930ns
Ÿ 总线接口:2个BNC
Ÿ 中继类型:协议型,Controlnet总线
Ÿ Ÿ 输入电源:DC9V-DC30V, < 2W ;空载典型值DC24V@80mA 连续
Ÿ LED状态:光口线路,数据口、电源指示、运行指示,告警
Ÿ 告警输出:继电器接口,24V@1A,125VAC@0.2A
Ÿ 机壳结构:D35mm导轨式,40x 110 x 74(mm)
Ÿ 机壳工艺:金属铸造;防护等级:IP40
Ÿ 振动特性:符合IEC68-2-6
Ÿ 重 量:约500g
Ÿ 温湿特性:工作温度,-35℃ ~ +75℃;湿度:95%无凝露;
Ÿ 存贮温度:-45℃ ~ +85℃
Ÿ 符合标准:EN50170 Profibus Standard
Ÿ 电磁兼容:EN61000-4-2(8KV机壳静电)
EN61000-4-3,ENV50204(抗电磁干扰10V/m在10KHz-1GHz)
EN61000-4-4(2KV快速脉冲群)
EN61000-4-5(共模1KV,差模2KV浪涌)
EN55022(辐射符合 class B)
专为Controlnet总线提供的完善的产品和技术解决方案
NS2506RE产品是在多年设计研发国内相似产品的基础上,参考Rockwell的1786系列产品的功能,采用多项最新技术研发而成的Controlnet总线中继器。在功能上可以代替1786-RPT,1786-RPTD等产品。此产品具有的优点有:低功耗、工业级设计、电源适应性、优美的外观与导轨式安装机壳等。
NS2506RE产品的数据接口采用BNC同轴接口,符合Controlnet总线标准。支持Controlnet总线速率,在延输性能上与Rockwell的1786系列产品相当。
采用NS2506RE可以增加Controlnet总线的节点数量,或通过中继器的地线隔离与数据再生提高产品可靠性,或增加总线的传输距离。
产品型号列表
型号 |
功 能 描 述 |
NS2506RE |
两端口Controlnet总线协议型隔离中继器,实现了总线数据的再生功能.,D35mm卡轨式安装;IP40防护等级的铸造机壳;BNC的连接方式,双冗余DC12-30V电源,继电器告警输出,内容丰富的LED指示灯显示。 |
|
质量保证
Ÿ 产品可靠性设计 Ÿ 产品可靠性测试 Ÿ 产品方案长期可靠性验证 Ÿ 产品可靠性供应链控制 Ÿ 生产过程可靠性控制 Ÿ 100%产品24-72小时加电高温老化 Ÿ 产品严格的质量检验 Ÿ 故障追踪与产品改进 Ÿ 完全的自主研发与生产
售后服务
Ÿ 24小时电话与Email服务 Ÿ 一年保换(确因产品自身质量问题) Ÿ 三年有限责任保修 Ÿ 终身维护 Ÿ 可以提供有偿现场技术服务 Ÿ 长期提供产品相关技术资询 Ÿ 长期提供电话与Email服务
|
